JG*電梯實訓裝置教學模型.
本系列 實訓組合電梯模型 為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控制對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同 PLC 控制器，單片機控制系統， ARM 控制系統的控制需求。

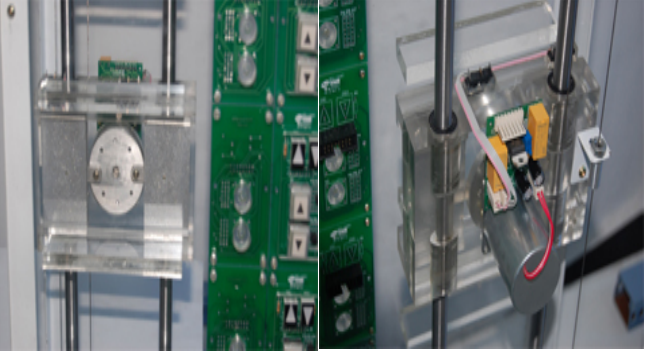

實訓組合電梯模型 具有強大的組合功能可以自由將電梯機構、硬件電路組合成 2-7 層的電梯控制對象。甚至，將兩臺電梯組合成雙聯電梯，以及 3 臺以上的群控電梯。讓學生有一個從簡單到復雜的學習訓練過程。和滿足院校師生的軟件編程控制要求。作為一種控制對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。 實訓組合電梯模型 的硬件基本輸入點可達 24 點，基本輸出點可達 30 點。為輸入點及輸出點的邏輯對應關系的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。
實訓組合電梯模型 無論從電路到機構，從硬件到軟件，均采用了簡約的設計理念，實用可靠的原則。

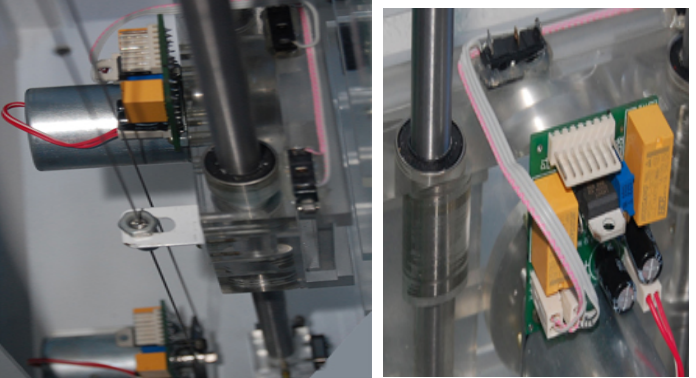

本系列 實訓組合電梯模型 共為七層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。根據控制器的不同，目前我公司推出了： 三菱 FX1N-60 實訓組合電梯模型、西門子 S7-200 實訓組合電梯模型、松下 FP-X L60 實訓組合電梯模型 。
松下 FP-X L60 七層實訓組合電梯模型
主要技術參數：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 凈重量： 20KG
3 、 額定工作電壓： AC ： 220V 50Hz
4 、 控制器型號：松下 FP-X L60 PLC 控制器（ 60 點）
4 、 拖動電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
5 、 門電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
6、 門機裝置：曲柄連桿直流中分式

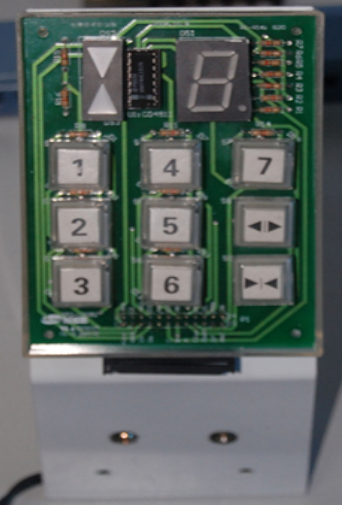

7、 樓層召喚與樓層顯示：1-7層、樓層上下指示燈與樓層上下按鈕
8、 到站鐘：DC 12V
9、 基本功能及實驗演示：
自動平層、自動開關門、手動提前開關門、順向響應轎廂呼梯信號（集選控制）、上下終端極限開關保護、慢上、慢下
10、特殊功能及實驗演示：
平層自學習程序設置、自動測試演示、 PLC連接及程序上載下載、PLC監控調試及參數設置、平層高度設置、自由編程合成2-7層電梯
西門子 S7-200 七層實訓組合電梯模型
主要技術參數：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 凈重量： 20KG
3 、 額定工作電壓： AC ： 220V 50Hz
4 、 控制器型號：西門子 S7-200 PLC 控制器（ 40 點）及 32 輸出點擴展單元
4 、 拖動電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
5 、 門電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
6、 門機裝置：曲柄連桿直流中分式
7、 樓層召喚與樓層顯示：1-7層、樓層上下指示燈與樓層上下按鈕
8、 到站鐘：DC 12V
9、 基本功能及實驗演示：
自動平層、自動開關門、手動提前開關門、順向響應轎廂呼梯信號（集選控制）、上下終端極限開關保護、慢上、慢下
10、特殊功能及實驗演示：
平層自學習程序設置、自動測試演示、 PLC連接及程序上載下載、PLC監控調試及參數設置、平層高度設置、自由編程合成2-7層電梯
三菱 FX1N-60 七層實訓組合電梯模型
主要技術參數：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 凈重量： 20KG
3 、 額定工作電壓： AC ： 220V 50Hz
4 、 控制器型號：三菱 FX1N-60 PLC 控制器（ 60 點）
4 、 拖動電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
5 、 門電機： DC ： 12V 直流 減速電機 轉速： 0-25rpm
6、 門機裝置：曲柄連桿直流中分式
7、 樓層召喚與樓層顯示：1-7層、樓層上下指示燈與樓層上下按鈕
8、 到站鐘：DC 12V
9、 基本功能及實驗演示：
自動平層、自動開關門、手動提前開關門、順向響應轎廂呼梯信號（集選控制）、上下終端極限開關保護、慢上、慢下
10、特殊功能及實驗演示：
平層自學習程序設置、自動測試演示、 PLC連接及程序上載下載、PLC監控調試及參數設置、平層高度設置、自由編程合成2-7層電梯
DTZ 模型電梯的實訓項目：
1 、自動（手動）開關門程序控制及 PLC 定時器指令運用實訓；
2 、轎廂的自動平層控制實訓。
3 、內外呼梯信號響應
4 、順向響應轎內外呼梯信號、最遠反向外呼梯響應功能
5 、正常 / 檢修工作狀態與慢上（慢下）點動控制實訓
6 、轎廂直駛、緊急停車控制實訓
7 、轎廂照明控制實訓
8 、一樓平層開關的調整
9 、光電碼盤脈沖與 PLC 高速計數器。
10 、樓層顯示、上下行指示、各樓層召喚指令信號指示實訓；
11 、井道上下極限開關保護。
12 、自動上下循環運行測試
13 、手動平層記憶設置、電梯平層自學習程序。
14 、編程軟件的安裝與程序上載下載
15 、 PLC 的輸入輸出點的接線實訓
16 、 PLC 的輸入輸出點的接線故障排除實訓 。
