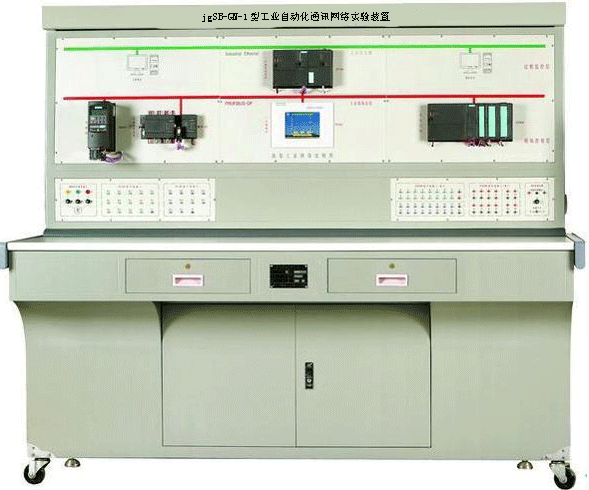

JGSB-GN-1型工業自動化通訊網絡實驗裝置

一、產品概述
“工業自動化通訊網絡實驗裝置 ” 突破傳統的網絡教學實驗?zāi)Ｊ剑罁?jù)目前工業網絡結構的現狀，將現代企業中的 “ 現場控制層 ” 、 “ 過程監控層 ” 、 “ 企業管理層 ” 三個網絡層次直觀的展現在學生面前，通過完成網絡實驗讓學生對現今的企業網絡層次結構有更深的理解；同時還具有掛接其它外圍設備的能力，如工業全數字直流調速系統實驗臺、工業全數字交流調速系統實驗臺、實物模型對象等，真正實現實驗平臺的功能。具有結構合理、功能完善、可靠性好、性價比高 。

二、系統特點
1. 在控制屏正面面板上采用按照現代企業的 “ 現場控制層 ” 、 “ 過程監控層 ” 、 “ 企業管理層 ” 三個網絡層次結構布置各模塊，使得整個網絡層次清晰、直觀，便于使用者從宏觀上掌握網絡層次結構。
2. 實驗平臺硬件采用全開放設計，便于學校用戶根據自己的需求開發或應用新的產品，同時提供全部的實驗源程序，便于使用者根據需要進行自主修改、設計和二次開發。
3. 實驗平臺具備擴展功能，作為一個網絡平臺，在其工業以太網和 PROFIBUS-DP 總線上還可以掛接支持該總線協議的第三方設備。
三、技術性能
1. 輸入電源：?jiǎn)蜗唷?220V±10% 50Hz
2. 工作環境：溫度 -10 ℃～ +40 ℃　相對濕度＜ 85 ％ (25 ℃ ) 海撥＜ 4000m
3. 裝置容量：＜ 1kVA
4. 外形尺寸： 187.3cm×72.5cm×162.2cm
工業以太網以上的部分屬于 “ 企業管理層 ” ，完成的是大量的數據傳輸和監控工作，上部配兩臺 PC 機，一臺為工程師站，完成對下層網絡硬件設備的配置和底層設備的編程，另一臺為操作員站，完成對整個網絡設備運行情況的總體監控
工業以太網和現場總線之間為 “ 過程監控層 ” ，完成的是對現場總線上設備的控制以及數據通訊。
現場總線以下的為 “ 現場控制層 ” ，完成具體的現場操作的功能。
四、系統配置
1.S7-300PLC
主機 (CPU315-2DP) 一臺： 128k 的 RAM ，帶現場總線 (PROFIBUS-DP) 以及 MPI 通訊接口；
通訊模塊 (CP343-1) 一個：用于 SIMATIC S7-300 連接工業以太網。
2.S7-200PLC
主機 (CPU224) 一臺： 8K 的用戶程序區， 5k 的數據儲存區，本身集成 14 個數字量輸入 /10 個數字量輸入，可以支持 PPI 、 MPI 等通訊協議。
通訊模塊 (EM277) 一個：用于 SIMATIC S7-200 連接到現場總線 (PROFIBUS-DP) 。
3. 觸摸屏
西門子 SIMATIC TP170A 一塊，顯示尺寸為 5.7 寸，黑白、分辨率（象素）為 320×240 ， 256 kbyte 存儲器，支持 RS232 、 RS485 及 PROFIBUS-DP 通訊方式。
4. 分布式 I/O
選用西門子 ET200M 系列，同時增加以下模塊：
PROFIBUS-DP 接口模塊 (IM153) 一個：用于將 ET200M 連接到 PROFIBUS-DP 網絡中；
數字量輸入 / 輸出 (SM323) 一個： 16 路數字量輸入 / 輸出；
模擬量輸入 (SM331) 一個： 8 路 ×12 位模擬量輸入；
模擬量輸出 (SM332) 一個： 4 路 ×12 位模擬量輸出。
5. 交流變頻器
設有西門子的 MICROMASTER 420 通用變頻器一個，安裝 PROFIBUS-DP 通訊模塊及基本操作面板，供總線通訊及參數設置使用。
6. 電機： 0.37KW 的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。
7. 通訊網卡
西門子 CP5611 一塊用于工控機連接到 PROFIBUS 和 SIMATIC S7 的 MPI ，支持 PROFIBUS 主站和從站、 PG/OP 、 S7 通訊。
五、實驗項目
1. 西門子 S7-200 PLC 編程
2. 西門子 S7-300 PLC 編程
3. 交流變頻器操作
4. 觸摸屏編程
5.Wincc 工控組態軟件編程
6. 分布式 I/O 控制
7. 變頻器的控制
8. 主從數據交換

。
