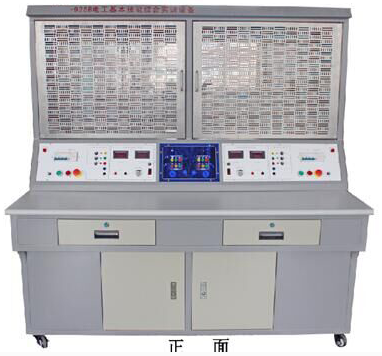

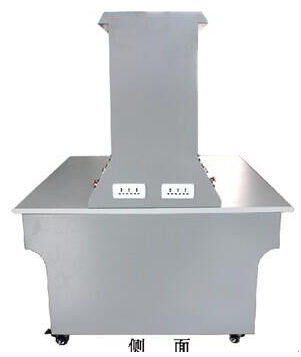

JG KW-925B電工基本技能綜合實訓設備

一、技術參數：

1) 工作電源：三相五線 380V ± 5 ％ 50Hz

2) 安全保護：漏電保護（動作電流≤ 30mA ）過流保護，熔斷器保護

3）實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。

4）外形尺寸： 1600 × 700 × 1650mm 。

二、產品結構

1、桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂環氧聚塑，整機既堅固耐用，又美觀大方。

2桌面部分：采用 25mm 厚高密度纖維板外貼防火板， PVC 截面封邊，中間柜子帶門。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、抗靜電及易清潔等特點。

3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，外表面噴涂環氧聚塑。集成配備了各類電源。操作面板文字符號采用彩色噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。

4、多功能網板部分：多功能網孔板采用 " 門框式 " 設計，主體采用 2mm 厚的不銹鋼板加工成型，網孔采用改進型 " 橫二豎六 " 橢圓長孔加工。

5、每工位一路直流穩壓電源：電壓 0-30V ，電流 2A ，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜ 10-2 ，負載穩定度＜ 10-2 ，紋波電壓＜ 5Mv 。

三、參考實訓項目

電工布線工藝實訓

兩個開關控制一盞燈線路訓練

聲控開關控制白熾電路訓練

二地控制一盞燈電路訓練

三地控制一盞燈電路訓練

日光燈線路接線訓練

室內照明電路安裝訓練

配電板安裝訓練

交流負載電功率的測量

三相異步電動機直接啟動控制

三相異步電動機接觸器點動控制線路

三相異步電動機接觸器自鎖控制線路

三相異步電動機 Y/ △自動控制線路

用倒順開關控制三相異步電動機正反轉線路

接觸器聯鎖的正反轉控制線路

按鈕聯鎖的三相異步電動機正反轉控制線路

雙重聯鎖的三相異步電動機正反轉控制線路

三相異步電動機多地控制

工作臺自動往返控制線路

三相異步電動機串電阻降壓啟動控制線路

三相異步電動機能耗制動控制線路

四、產品配置清單

序號	物 料 名 稱	型號	單位	數量
1	電工基本技能綜合實訓電源屏	SBKW-925B	臺	1
2	鋼制實訓桌	SBKW-925B	張	1
3	按鈕開關 ( 控制按鈕 )	2H	個	8
4	行程開關	LX19-001	個	16
5	漏電斷路器	DZ47E-63	個	4
6	輔助觸頭	F4-22	個	16
7	交流接觸器	CJX-0910	個	20
8	熱過載繼電器	JR36-20	個	8
9	中間繼電器	JZ7-44	個	4
10	時間繼電器	ST3P	個	8
11	時間繼電器座	JSZ3	個	8
12	熔斷器座	RT14-20	個	20
13	熔體	RO15-2	個	8
14	熔體	RO15-10	個	12
15	可調管式線饒電阻	75Ω	個	12
16	啟動電容 ( 電力電容 )	4uF	個	4
17	橋堆	KBPC35	個	4
18	二極管	5408	個	4
19	漏電開關盒	PZ30	個	4
20	漏電斷路器	DZ47E-63	個	4
21	電源插座	86型	個	8
22	單極開關	86型	個	8
23	蓋板	86型	個	4
24	插座底盒	86型	個	12
25	燈座	E27	個	16
26	插口燈泡	30W	個	4
27	螺口燈泡	30W	個	12
28	彎頭	DN20	個	4
29	線管三通	DN20	個	4
30	管卡	DN20	個	24
31	活接	DN20	個	12
32	通用導軌	C45	付	2
33	I型六角螺母	Φ 4	個	140
34	平介 ( 墊片 )	Φ 5	個	164
35	十字槽盤頭螺釘	Φ 4	個	124
36	十字槽盤頭螺釘	Φ 4	個	40
37	線管	DN20	條	1
38	線槽	5050	條	2
39	工具箱	14.5寸	個	4
40	實訓考核指導說明書		本	4
41	大圓頭 ( 扁頭 ) 自攻絲	Φ 4	個	12



。
