實驗裝置JGTG-505-II 數據采集 旋風除塵器實驗裝置
一、原理、用途及特點：
旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示旋風除塵過程的原理。
二、主要技術參數及指標：
1 、風量： 300~700m 3 /h ；
2 、入口氣體含塵濃度： <50g/ m 3
3 、除塵效率： 70%~80% ；
4 、壓力降： <2000Pa ；
5 、裝置外形尺寸：長 18 00mm 寬 45 0mm 高 1600mm 、
6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1 、 在線 進 、出 粉塵濃度檢測系統（進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 旋風 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；
7 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
8 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
9 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
10 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
11 、 變頻器 1 套：控制風機轉矩調節風量大小；
12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 3 、 ? 110 連接管路及控制球閥
1 4 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、軟件組成 :
公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。
⑴ 、 3D 軟件界面并有工具欄項目?jī)?nèi)容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

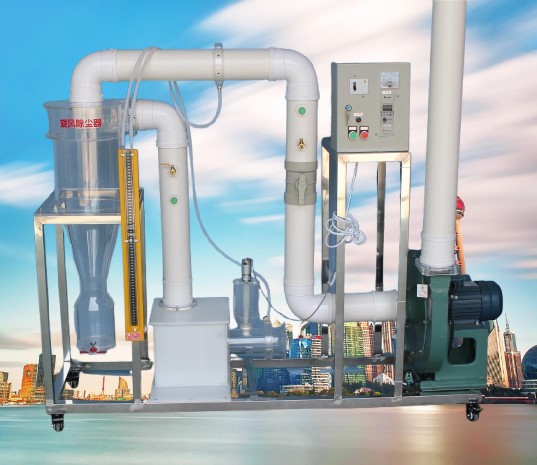

JGTG-505-I 旋風除塵器
一、原理、用途及特點：
旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示旋風除塵過程的原理。
二、主要技術參數及指標：
1 、風量： 300~700m 3 /h ；
2 、入口氣體含塵濃度： <50g/ m 3
3 、除塵效率： 70%~80% ；
4 、壓力降： <2000Pa ；
5 、裝置外形尺寸：長 18 00mm 寬 45 0mm 高 1600mm 、
6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1 、 旋風 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；
2 、 有機玻璃粉塵自動加料裝置 1 套：立式加料；
3 、 氣塵靜態混合器 1 套：采用箱式靜態混合器；
4 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
5 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1.1Kw 、轉速 2800r/min ；
6 、 變頻器 1 套：控制風機轉矩調節風量大小；
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
8 、 ? 110 連接管路及控制球閥
9 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成
。
