技術指標

說 明

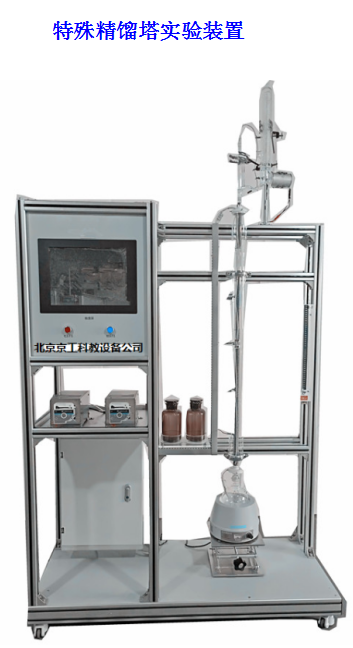

裝置功能

1 、熟悉精餾單元操作過程的設備與流程。

2 、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。

3 、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

4、 裝置可實現移動終端掃碼，獲取裝置工藝視頻介紹。

主要配置

玻璃精餾 塔、保溫塔 、冷凝器、 玻璃塔釜 、 加熱器 、 U 型 壓力 計 、流量計、 溫度傳感器 、 真空系統、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

•  精餾塔塔徑φ 20mm ，塔高 1200mm, 材質為玻璃塔結構，塔內填裝 316L 不銹鋼φ 3 mm θ網環型填料。塔釜為三口燒瓶 ， 帶導電膜保溫，保溫段加熱功率上下兩段各 300W ；塔釜容積： 500ml 。

•  塔釜加熱：塔釜置于 500W 電熱包中。 集成控制 。

•  液體流量計范圍： 1.6-16ml/min 。

4 、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控制范圍： 99 ： 1 — 1 ： 99 。

5、 溫度傳感器：Pt100，顯示分度0.1℃。

6 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

7 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

8、 溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。

9 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

10 、額定電壓： 22 0V，總功率： 1.5 kW 。

11 、外形尺寸：1 3 00×5 0 0× 22 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車 輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

1 2 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

13、 配數據采集軟件一套，在線工業組態軟件一套 。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

觸摸屏

回流比控制 器

塔節 溫度

PT100 鉑電阻

觸摸屏

無

塔頂 溫度

PT100 鉑電阻

觸摸屏

無

塔釜 溫度

PT100 鉑電阻

觸摸屏

調壓模塊
