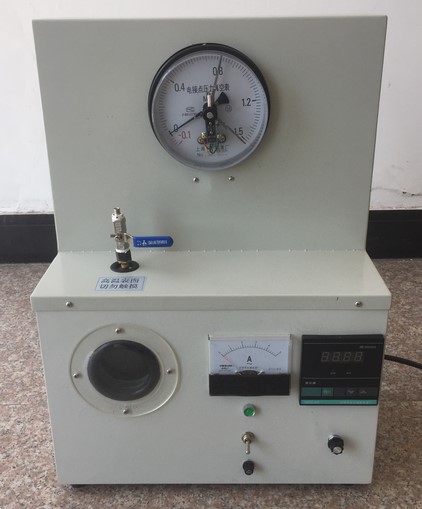

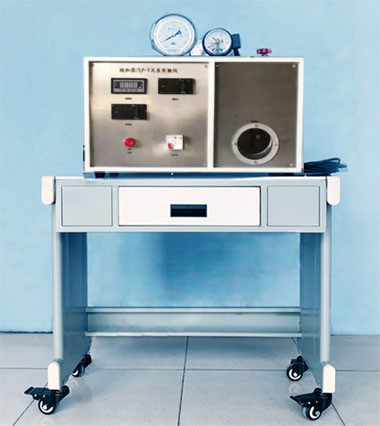

飽和蒸汽 P-T 關系實驗裝置 JG ACC-R009飽和蒸汽 P-T 關系實驗儀
一 . 實驗?zāi)康?
1. 通過觀察飽和蒸汽壓力和溫度的關系，加深對飽和狀態的理解，從而樹立液體溫度達到對應液面壓力的飽和溫度時，沸騰便會發生的基本概念。
2. 通過試驗數據的整理，掌握飽和蒸汽 P-T 關系圖表的繪制方法。
3. 學會用 Microsoft Excel 繪制并擬合各種與 p-t 關系有關的曲線，總結 p-t 關系經驗公式。
4. 直接觀察小容積和金屬表面很光滑條件下的泡態沸騰現象。
二 . 技術指標
1. 工作環境：常溫、常壓。相對濕度：≤ 90 ％ RH 。
2. 電蒸汽發生器內的工作溫度 40 ～ 150 ℃ ，壓力最大 0.6MPa ，蒸氣發生器內可以在 30 ～ 40 ℃ 實現水沸騰。
3. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 1200w ；安全保護：具有接地保護、漏電保護、過流保護。
4. 裝置外形尺寸： 875mm*450mm*1220mm 。
三 . 主要配置及參數
1. 不銹鋼高壓電加熱蒸汽發生器：由不銹鋼法蘭、紫銅管、高溫鋼化玻璃，管式加熱片、耐高溫繃帶及不銹鋼外殼組成。
2. 法蘭翻邊短管 1 套：銅管翻邊一件、不銹鋼法蘭四件、測溫短管一件（焊接）、接頭連接管一件（焊接）。
3. 蒸汽發生器外殼 1 套： 304 不銹鋼材質。
4. 耐高壓透明保護視窗 2 塊：高溫鋼化玻璃， φ100mm*20mm 。
5.C 型加熱片 2 片：電壓 220V 、功率 800w 。
6. 耐高溫繃帶：含玻璃纖維。
7. 真空精密壓力表 1 只：量程 -0.1~0.9Mpa ，精度等級 0.4 級。
8. 電接點壓力表 1 只：量程 -0.1~1.5MPa ，精度等級 1.6 。
9. 有功功率表 1 只：輔助電源 AC220V 、測量范圍 0~1250W 、電壓： 0~250V 、電流 5A 、尺寸 91*45mm 。
10. 智能溫度控制儀：電壓 220V 、分度號 PT100 、量程 0~400.0 ℃ 、繼電器輸出、精確度等級： 0.5 。
11. 溫度傳感器 1 只：分度號 PT100 ，測量精度 0.1 ℃ ，測溫范圍： -200 ℃ ~420 ℃ 。
12. 功率調節儀：固態調壓器， 10A ， 380VAC ， 470KΩ-560KΩ/2W ，電位器：調節功率。
13. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定）。
14. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表、加熱調節旋鈕；可控硅控制器；正泰電器：帶燈自鎖按鈕開關、繼電器、漏電保護空氣開關等組成。
